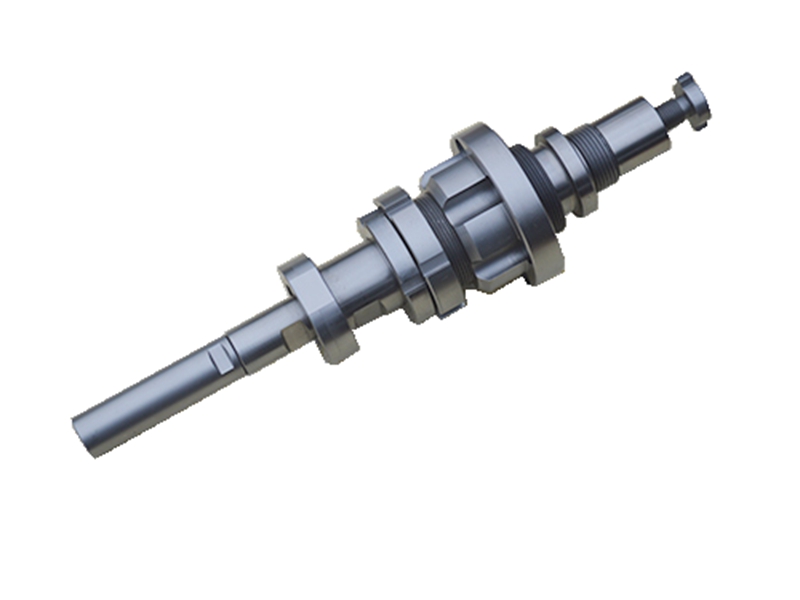

安裝使用說明：

先在模板上加工安裝孔。頂針A 板及動模底板為過孔，頂針B 板加工牙孔，注意各安裝孔必須同心并且加工6 個螺孔固定法蘭用，具體加工尺寸請參“安裝開框尺寸圖”；
垂直于分型面，動模底板需另外使用杯頭螺絲將法蘭環固定在動模底板上，可先預緊，待其它部件安裝完成后再鎖緊杯頭螺絲；
1、將外牙套旋入法蘭環，中牙套安裝在頂針B 板上，頂桿頭部用連接螺栓固定在頂針A 板上；
2、旋轉外牙套，調節外牙套與法蘭環的相對位置即可在規定的范圍內設定第一次頂出行程“H1”的位置，設定后再將外卡環緊固；
3、頂桿的尾部已攻內螺紋，以便與注塑機的中心頂桿相連接，也可使用連接桿連接。型號不同，所配置的螺紋大小也不同；
4、進行配合功能測試，查看二次頂出機構各部位是否順暢，行程是否吻合。
5、“固定圈”在組裝時已經過加固處理，為保證頂出機構正常使用，在使用前后不可隨意拆卸!
 6、需精準安裝(一套模具上一般安裝傳一個頂出裝置)；行程要計算準確，否則產品容易損壞。
