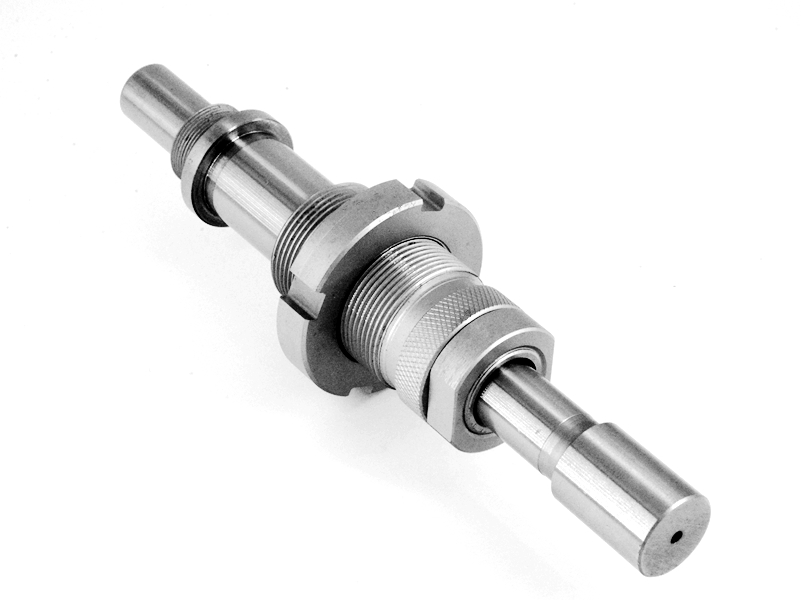

產品特點：

本產品與HASCO的Z169完全相同。
1. 機械互鎖設計，安全可靠；
2. 頂桿采用表面高頻處理，方便安裝加工；
3. 重要零件采用 SKD 11 材質及優質熱處理工藝， 更耐磨；
4. 產品表面增加涂層工藝，高耐磨性能大大增加了二次頂出機構的使用壽命；
5. 多種規格適用于不同大小的模具荷重要求。

安裝使用說明：

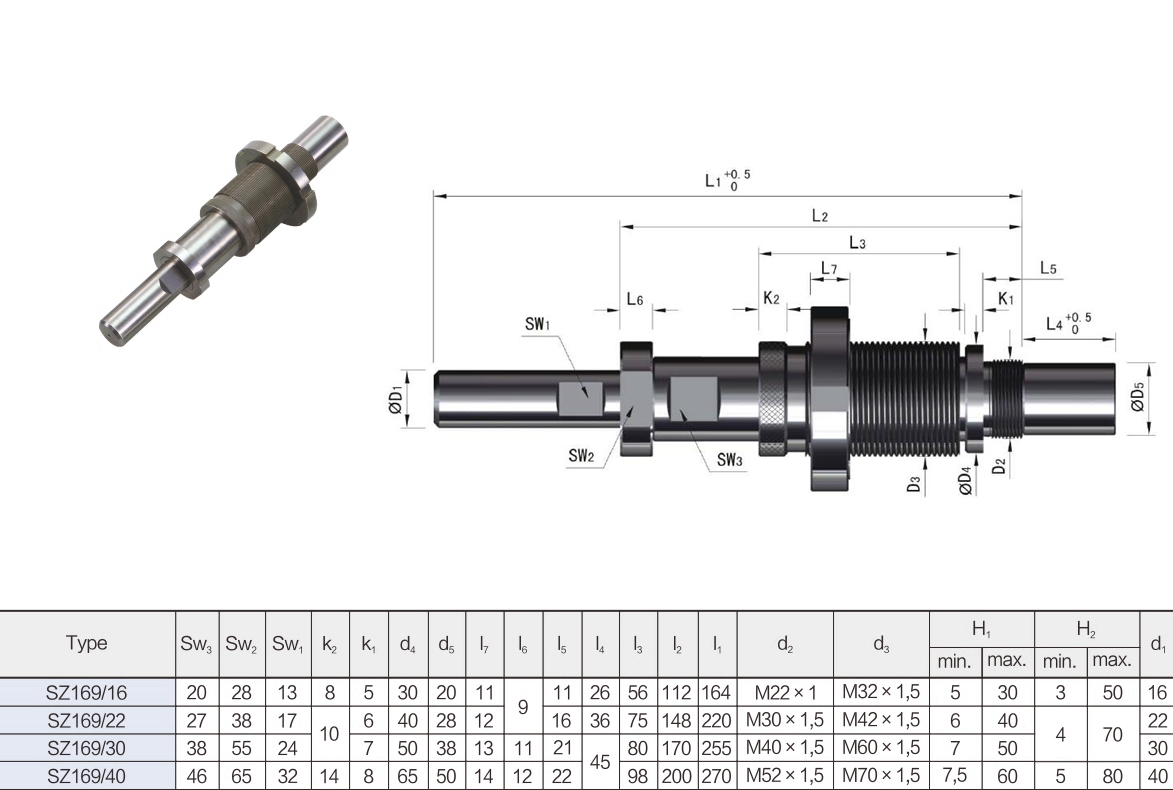

·首先在模板上加工安裝孔，頂針A 板上為螺絲過孔，頂針B 板及動模底板為牙孔，牙孔加工尺寸請參考型號分別對應的”D2、D3”值。為方便安裝也可自行制作法蘭固定；
·其次在二次頂出機構的頂桿頭部加工一安裝螺孔，此安裝螺孔與頂針B 板螺絲過孔尺寸對應
·將外牙套安裝在動模底板上，中牙套安裝在頂針B 板上，頂桿頭部用螺絲固定在頂針A 板上

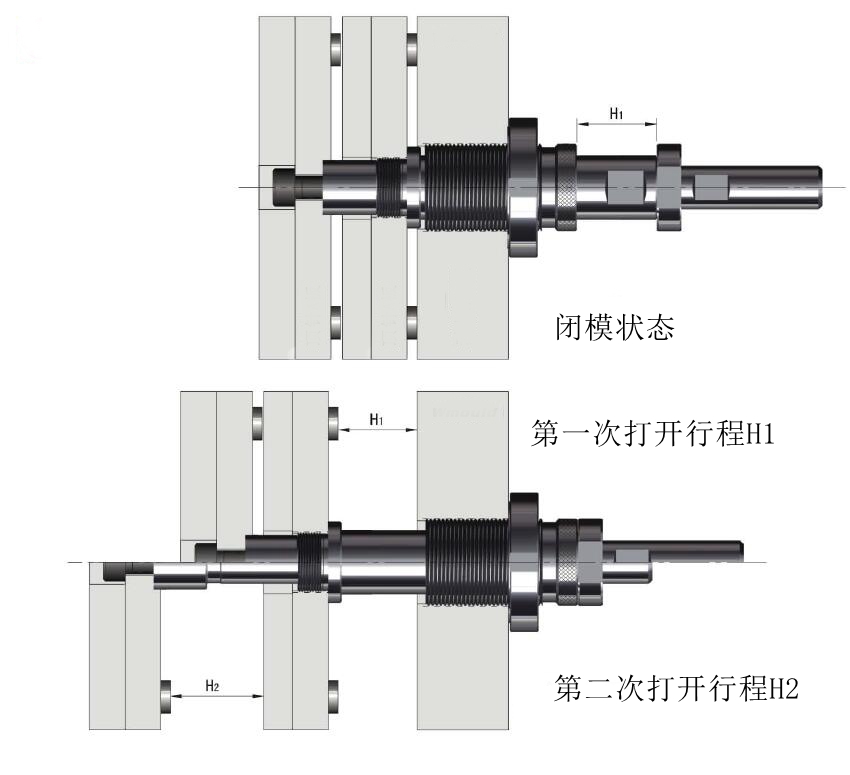

·旋轉外牙套，調節外牙套與底板(法蘭)的相對位置即可在規定的范圍內設定第一次頂出行程“H1”的位置，設定后再將外卡環緊固；
·可在頂桿的尾部攻內螺紋，以便與注塑機的中心頂桿相連接，型號不同，所配置的螺紋大小也不同；
·進行配合功能測試，查看二次頂出機構各部位是否順暢，行程是否吻合。
·需精準安裝(一套模具上一般安裝一個頂出裝置)，行程要計算準確，否則產品容易損壞。
