產品說明

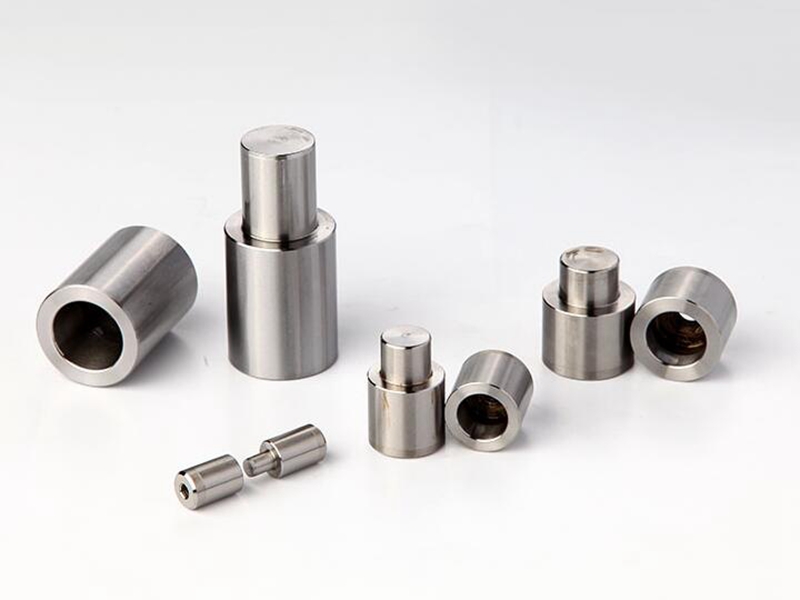

產品概述：
因導柱與導套之間存有間隙，所以需要使用定位柱來確保準確合模。
如果型腔（定模鑲件）和型芯(動模鑲件)的對應位置沒有完全吻合，型芯鑲件和側抽芯滑塊等零件則會發生碰撞導致破損或引起異常磨損，有時還會造成成形產品尺寸差異及產生毛刺。
定位柱可對型腔（定模鑲件）和型芯（動模鑲件）的對應位置進行定位，防止其錯位，就可避免此類不良現象的發生。

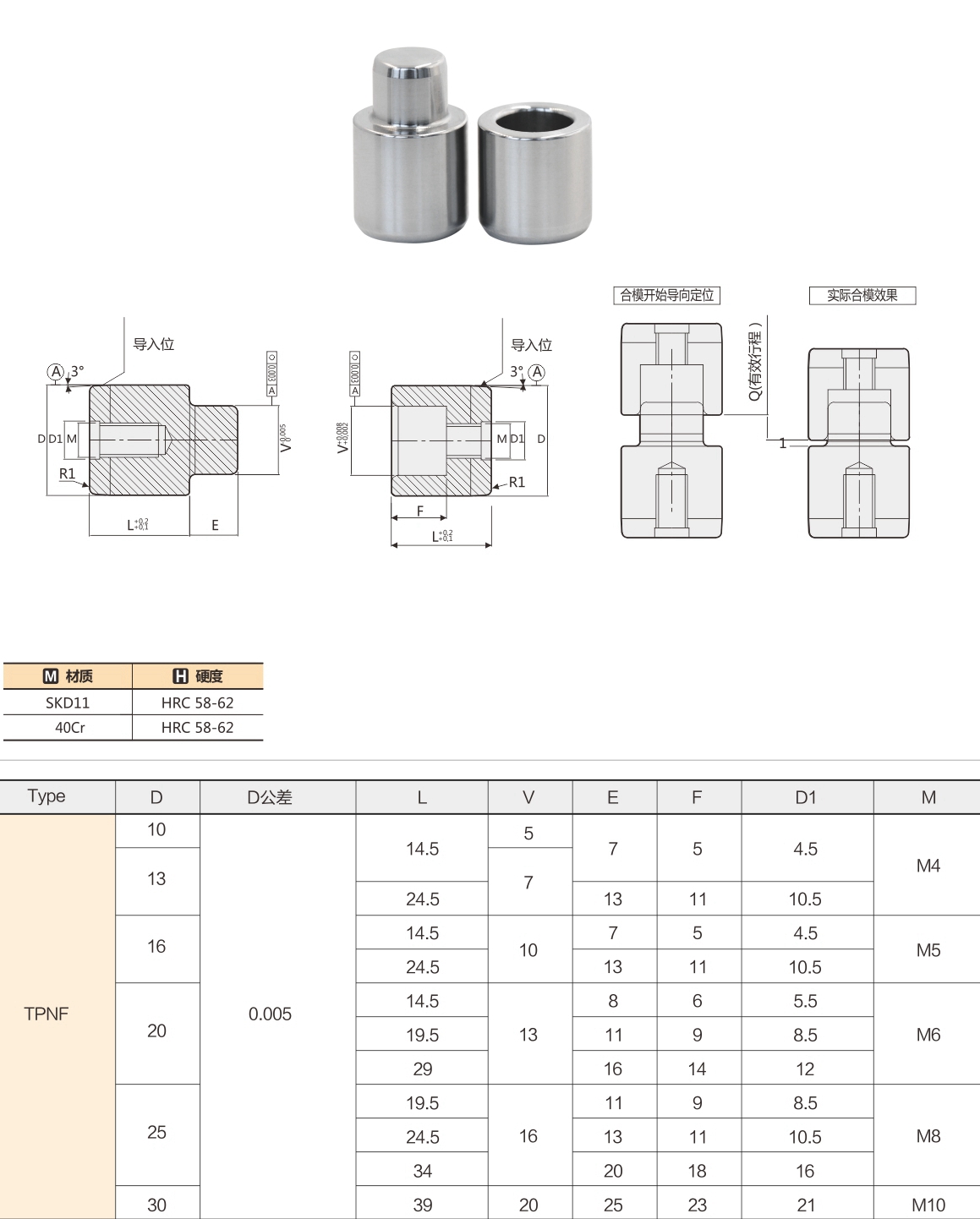

·本產品是無錐度精定位銷組件，它將taper lock set的A°角加工成0°，用于接插件，電子元件模具因使用了大量小型精密的型芯，間距狹小，為避免型芯之間互相碰撞，需要進行精確定位。
·本款定位柱為超精密級精定位銷 ，錐面對銷、套外徑的單件同軸度0.003mm以下
●使用注意事項
1,使用時請保留1mm左右的端面間隙，以防止合模時銷和套的端面發生碰撞，造成破損
2,因銷與套的間隙非常狹小，建議配套使用精密級導柱
和TPN不同的是，TPNF的銷子是直身的，而TPN的銷子是錐度的，另外，在同樣的直徑下，TPNF的銷子長度有多個規格可供選擇。
